串聯一拖二、一拖多技術

時間：2025-12-09

主要技術特點
安全防護設計說明：
中頻電爐作為高電壓、高溫設備，我們始終將使用安全放在第一位，以下是部分安全防護設計：

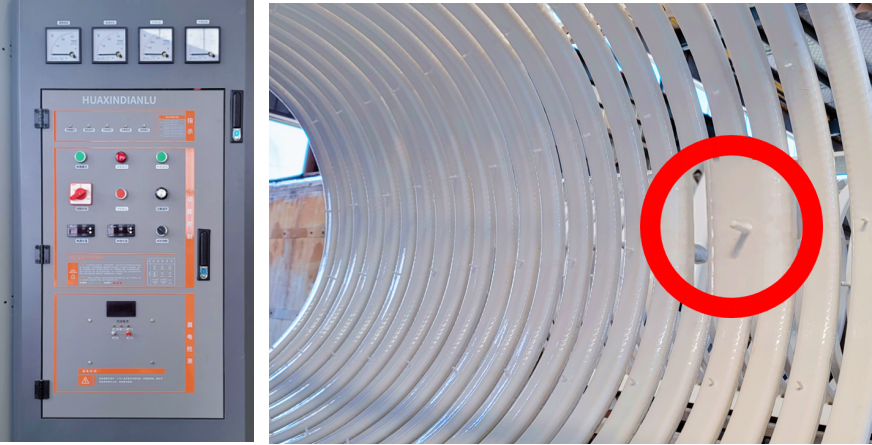

1、配備漏電檢測系統，用于穿爐檢測，采用目前最有效的感應接觸式報警系統，使用方便，報警準確；

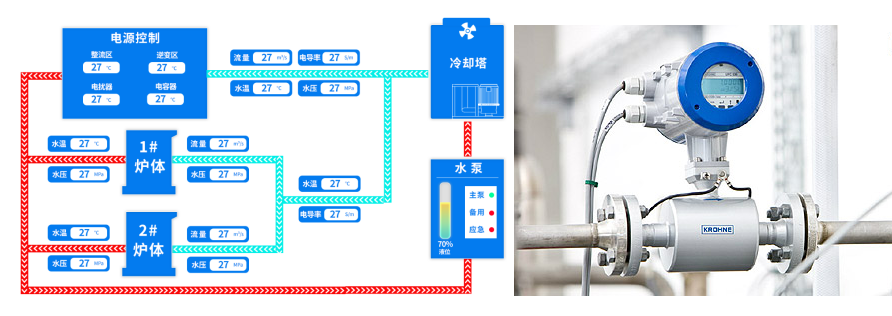

2、水循環監控與報警系統：配備ThinkIMMS智能監控系統，實時監控水溫、水壓、流量等，并對異常情況進行聲光報警；
串聯一拖二、一拖多技術41

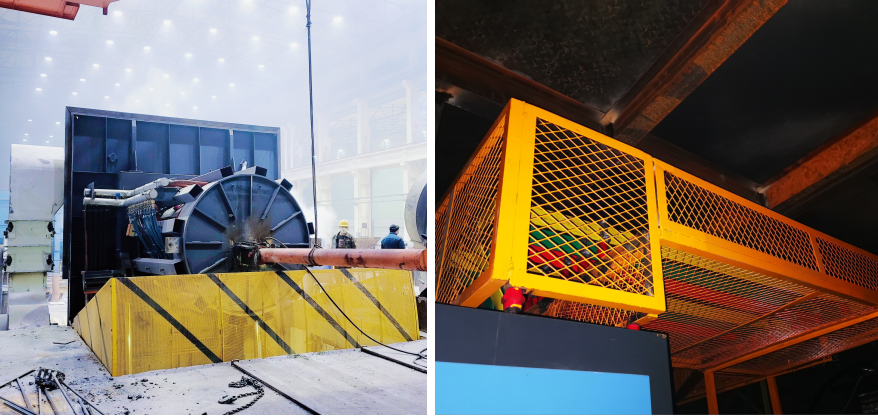

3、爐體防跌落裝置：爐體配備防跌落保護裝置，在爐體傾爐時可以提供有效保護，防止工人跌落；
串聯一拖二、一拖多技術41

4、電源開門檢測裝置：在電源柜門安裝開門檢測，柜門打開狀態下無法合閘，防止觸電事故的發生；
5、絕緣防護措施：在設備安裝過程中，對裸露銅排和帶電部分均進行有效防護，防止觸電事故的發生。

故障容錯設計說明：
為保障用戶的連續生產，我們總結過往經驗，對電爐故障易發部分進行了容錯設計，在故障發生后可以快速恢復使用，達到不停機的目的。

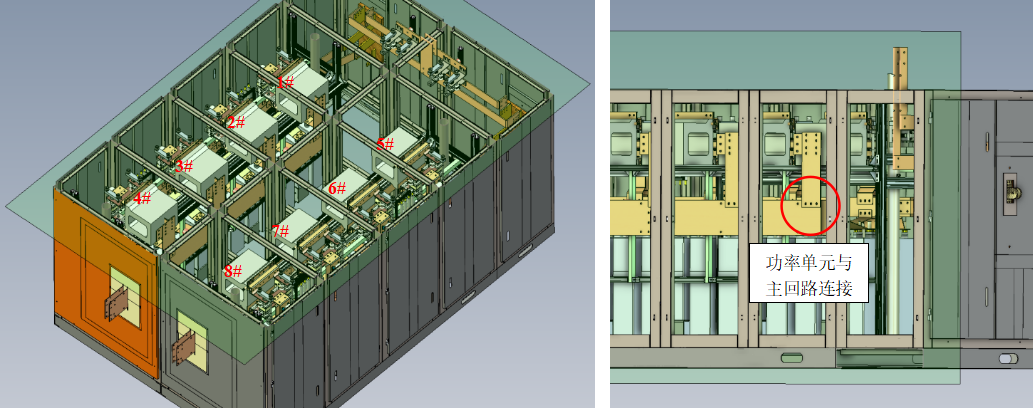

1、功率單元冗余設計，我們將逆變輸出部分設計為模塊化的功率單元，以4500Kw一拖二設備為例，每套逆變柜我們設計有6個功率單元，每個功率單元為800Kw，設備最大功率可達4800Kw，當出現可控硅損壞故障時，只需將其所在功率單元與主回路的螺栓拆開（5分鐘內即可完成），剩余5個功率單元總功率仍然可以發4000Kw的功率，即設備仍可滿功率運行；
2、雙逆變結構設計，我們將4800Kw的功率拆分為兩組2400Kw的逆變組，一套一拖一設備共2組，此兩組逆變與整流之間均配備隔離開關，當其中一組逆變出現故障時，剩余一組仍然可以以2400Kw的功率繼續運行，避免出現因逆變故障導致的電爐無法運行。
圖1：功率單元冗余設計示意圖
串聯一拖二、一拖多技術41

爐體特色技術說明：

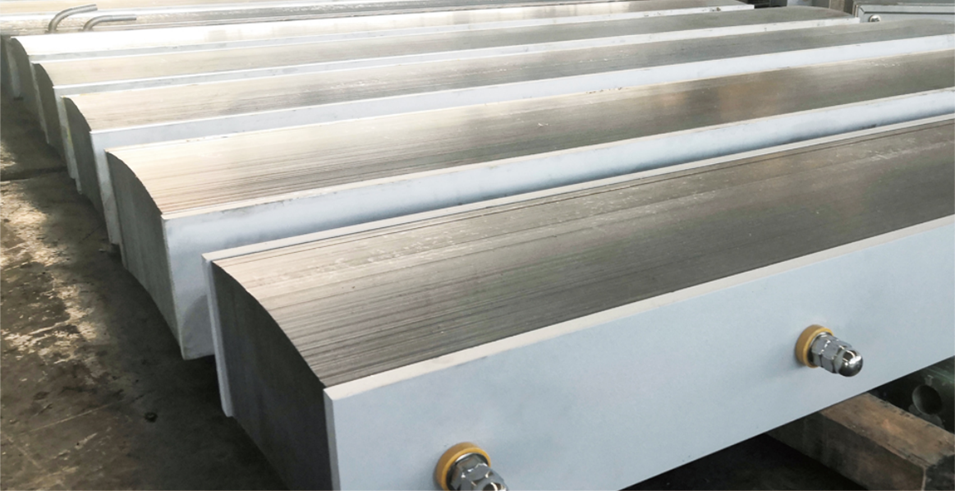

不通水磁軛設計：選用優質有取向磁軛，并且加大磁軛尺寸，大大降低磁軛發熱量，磁場發散程度低，延長磁軛使用壽命。

串聯一拖二、一拖多技術41

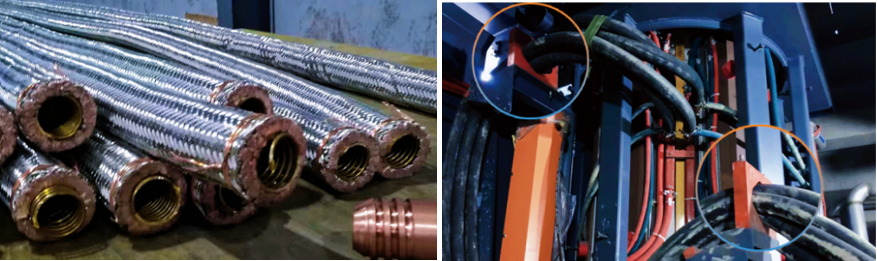

側出線和支架固定設計
將水冷電纜和水管用支架固定，爐體翻轉時，支架后方的電纜和水管不會隨爐體活動，減少電纜磨損和動作，延長使用壽命。
空心水冷電纜
電纜銅導線采用全鍍錫柔性銅絲絞合；彈簧采用鈹銅材質，不發熱；配置外部鍍錫屏蔽鎧裝層，確保電纜長期使用不會松散。由于空心電纜的結構特性，在任意彎曲角度下都不會出現凹憋堵水現象。
串聯一拖二、一拖多技術41
